液壓機液壓知識解析之一

作者:  來源:  時間:2016-05-16 11:04:32  點擊次數:2508


  什么是液體傳動、液壓傳動和液力傳動
?


  (1),液體傳動  以液體為工作介質傳遞能量和進行控制的傳動方式稱為液體傳動



(2),液壓傳動  利用液體壓力能傳遞動力和運動的傳動方式稱為液壓傳動


  (3),液力傳動  主要利用液體動能的傳動方式稱為液力傳動





  什么是液壓傳動原理圖?什么是元件、回路和系統?


  (1)
液壓傳動原理圖  由代表各種液壓元件、輔件及連接形式的圖形符號組成,用以表示一個液壓系統工作原理的簡圖,稱為液壓傳動原理圖。圖形符號有兩種表達方式:一種用結構示意圖,這樣的圖形比較直觀,元件的結構特點清楚明了.但圖形太繁鎖,繪圖麻煩;另一種是圖形符號圖,即把各類液壓元件用其圖形符號表示。


(2) 元件  由數個不同零件組成的,用以完成特定功能的組件,稱為元件,如液壓缸、液壓馬達、液壓泵、閥、油箱、過濾器、蓄能器、冷卻器和管街頭等;這些元件有的是通用的、標準化的。


(3) 回路  液壓回路是完成某種特定功能、由元件構成的典型環節。


(4) 系統  液壓系統是由回路組成的、用以控制和驅動液壓機械完成所需工作的整個傳動系統。



舉例說明液壓傳動的工作原理和液壓系統由哪些部分組成?

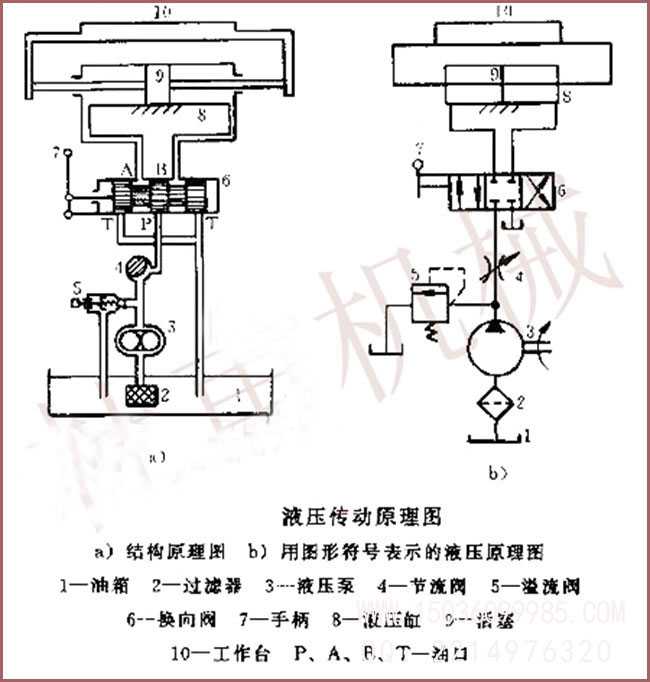

  液壓傳動的工作原理  如圖所示的磨床工作臺液壓傳動原理圖,液壓泵3由電動機帶動,從油箱1中吸油,然后將具有壓力能的油液輸送到管路,油液通過節流閥4和管路流 至換向閥6,換向閥6的閥芯有不同的工作位置(圖中有三個工作位置),因此通路情況不同,當閥芯處于中間位置時,閥口PA、BT互不相通.通向液壓缸的油路被堵死,液壓缸不通壓力油,所以工作臺停止不動;若將閥芯向右推(右端工作位置),這時閥口PABT相通,壓力油經P口流人換向閥6,經A口流入液壓缸8的左腔,活塞9在液壓缸左腔壓力油的推動下帶動工作臺10向右移動;液壓缸右腔的油液通過換向閥6b口流入到換向閥6,又經回油口T流回油箱1;若將換向閥6的閥芯向左推(左端工作位置),活塞帶動工作臺向左移動;因此換向閥6的工作位置不同的,就能不斷改變壓力油的通路,使液 壓缸不斷換向,以實現工作臺所需要的往復運動。






  根據加工要求的不同,工作臺的移動速度可通過節流閥4來調節,利用改變節流閥開口的大小來調節通過節流閥的流量,以控制工作臺的運動速度。


  工作臺運動時,由于工作情況不同,要克服的阻力也不同,不同的阻力都是由液壓泵輸出油液的壓力能來克服的,系統的壓力可通過溢流閥5調節。當系統中的油壓升高到梢高于溢流閥的調定壓力時,溢流閥上的鋼球被頂開,油液經溢流閥排回油箱。這時油壓不再升高,維持定值。



為保持油液的浦潔,設置有過濾器,將油液中的污物雜質去掉,使系統工作正常。


總之,液壓傳動的工作原理是利用液體的壓力能來傳遞動力的;利用執行元件將液體的壓力能轉換為機械能,驅動工作部件運動。液正系統工作,必須對油液壓力、流量、方向進行控制與調節,以滿足工作部件在力、速度和方向上的要求。
